Емкостно-частотный датчик уровня Baumer CleverLevel серии LFFS

Продукция > Емкостно-частотный сигнализатор уровня Baumer CleverLevel

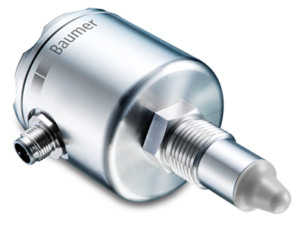

Емкостно-частотные датчики уровня Baumer CleverLevel серии LFFS
Baumer
Емкостно-частотные датчики уровня Baumer CleverLevel серии LFFS
Датчики Baumer серии CleverLevel предназначены для контроля уровня практически любых сред, в том числе вязких жидкостей и налипающих сыпучих материалов.
Основные характеристики
Температура процесса до 200 °C
Светодиодный индикатор состояния виден из любой точки
Используется для гигиенических и промышленных применений
Соответствует требованиям 3-A и управления по контролю качества пищевых продуктов и лекарственных препаратов США (FDA), сертифицировано согласно требованиям Европейской группы гигиенического проектирования (EHEDG)
Сертификация согласно требованиям Европейского стандарта взрывобезопасности ATEX, стандартов WHG и cULus

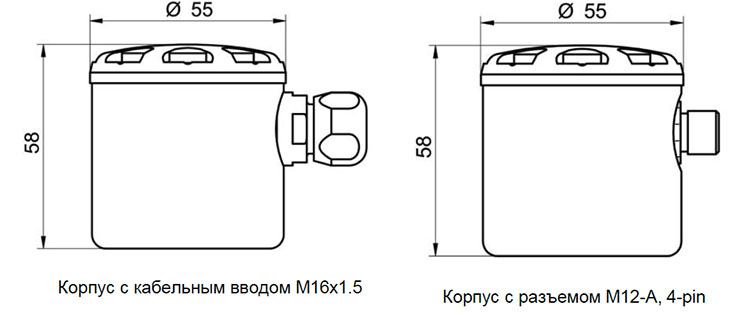

Размеры емкостно-частотных датчиков уровня Baumer CleverLevel серии LFFS(мм):
Размеры емкостно-частотных датчиков уровня Baumer CleverLevel серии LFFS
Технические характеристики емкостно-частотных датчиков уровня Baumer CleverLevel серии LBFH
Эксплуатационные характеристики
Принцип измерения
Сигнализатор уровня/ CleverLevel (с разверткой по частоте)
Гистерезис
±1 мм
Характеристики среды
DC > 1,5
Время реакции
0,04 с, стандарт
Режимы срабатывания
Предустановленное окно/ Самонастраивающийся
Затухание
0…10 с, настраиваемое
Повторяемость
±1 мм
Допуски применения
Температура процесса
См.радел "Условия эксплуатации"
Давление процесса
См.радел "Условия эксплуатации"
Технологическое присоединение
Варианты присоединений
См. раздел «Размеры»
Монтажное положение
Любое (сверху, снизу, сбоку)
Материал контактной части
Полиэфирэфиркетон (ПЭЭК)/ Natura/ AISI 316L (1.4404)
Шероховатость поверхности контактной части
Ra ≤0,8 мкм
Условия окружающей среды
Температура окружающей среды
-40…85 °C
Температура хранения
-40…85 °C
Класс защиты (EN 60529)
IP 67
Влажность
Относительная влажность < 98 %, с конденсацией
Вибростойкость (синусоидальная) (EN 60068-2-6)
Амплитуда 1,6 мм (2…25 Гц), 4g (25…100 Гц)
Выходной сигнал
Тип сигнала
PNP/ NPN/ Цифровой (Push-pull)
Логическая схема переключения
Нормально открытая (НО)/ Нормально закрытая (НЗ)
Падение напряжения
PNP: (+Vs -0,5 В)±0,2 В, сопротивление нагрузки ≥ 10 кОм
NPN: (+0,4 В)±0,2 В, сопротивление нагрузки ≥ 10 кОм
Цифровой (push-pull):(+Vs -2.5 В)±0.5 В, сопротивление нагрузки = 1 кОм
Цифровой (push-pull): (+2.5 В) ± 0.5 В, сопротивление нагрузки = 1 кОм
Номинальный ток
макс. 50 мА
Ток утечки
макс. < 100 мкА
Защита от короткого замыкания
Есть
Корпус
Исполнение
цилиндрический корпус, Ø55 мм
Размеры
См. раздел «Размеры»
Материал
AISI 304 (1.4301)
Электрическое соединение
Кабельный ввод
M16x1.5, никелированная латунь
M16x1.5, полиамид M16x1.5, нержавеющая сталь
Разъем
M12-A, 4 pin, никелированная латунь/ M12-A, 4 pin, нерж. сталь
Электропитание
Напряжение питания
12.5 … 36 В постоянного тока
Потребляемый ток (без нагрузки)
макс. 35 мA
Готовность к работе при подключении питания
< 2 с
Защита от обратной полярности
Есть
Заводские настройки
Полярность выходного сигнала
AUTO
Логическая схема переключения SW1
PNP
Диапазон переключения (диэлектрическая проницаемость, DC)
< 75 %, DC > 2
Диапазон гистерезиса
80.4 %
Затухание
0,1 с
Заводские настройки – самонастраивающийся
Логическая схема переключения
Нормально открытая (НО)
Расширенная настройка
Отключена
Верхнее устанавливаемое значение
100 %
Затухание
0 мс
Расстояние срабатывания
3,0 %
Значение при пуске
0,0 %
Обнаружение установившегося режима
Активно
Соответствие требованиям и разрешения
Электромагнитная совместимость – излучение
EN 61326, установлено с закрытой металлической емкости
Электромагнитная совместимость – защищенность
EN 61326, установлено с закрытой металлической емкости
Гигиена
См.раздел «Соответствия требованиям и разрешения»
Безопасность
Сертифицировано лабораторией UL (США), E365692
Закон о регулировании водного режима – WHG (переполнение, утечка)
Взрывозащита
ATEX II 1D Ex tD A20 IP67 T100 °C
ATEX II 1G Ex ia IIC T5
ATEX II 3G Ex nA IIC T5
Допуски для фармацевтики
См.раздел "Соответствие требованиям и разрешения"
ATEX II 1D Ex tD A20 IP67 T100 °C
Диапазон напряжений, Un
12.5 … 30 В постоянно тока
Номинальный ток, In
100 мА
Класс защиты для кабельной оснастки
IP 67
Температурный класс T100 °C
-40 < ТТокр.среды < 85 °C
ATEX II 1G Ex ia IIC T5
Диапазон напряжений
24 … 30 В постоянного тока
Максимальные значения для выбора барьера, Ui
Макс.30 В постоянного тока.
Максимальные значения для выбора барьера, Ii
100 мА
Максимальные значения для выбора барьера, Pi
750 мВт
IECEx / ATEX II 1G - Ex ia IIC T4 Ga
Внутренняя емкость, Ci
33 нФ
Внутренняя индуктивность, Li
10 мкH
Рекомендуемый барьер
PROFSI3-B25100-ALG-LS
Температурный класс, T1…T4
-40 < ТТокр.среды < 85 °C
IECEx / ATEX II 3G - Ex nA IIC T4 Gc
Диапазон напряжений, Un
12.5 … 30 В постоянного тока
Номинальный ток, In
100 мA
Класс защиты для кабельной оснастки
IP 67
Температурный класс, T1…T4
-40 < Tокр.среды < 85 °C

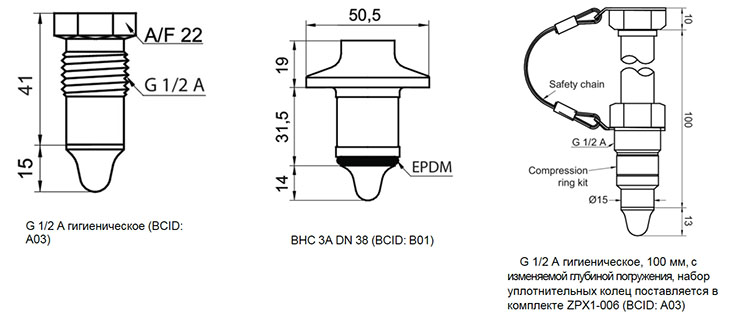

Технологическое присоединение датчиков уровня Baumer CleverLevel серии LFFS

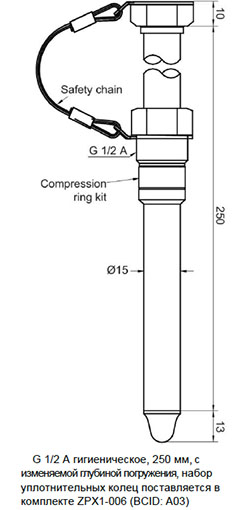

Технологическое присоединение датчиков уровня Baumer CleverLevel серии LFFS
Технологическое присоединение датчиков уровня Baumer CleverLevel серии LFFS
Электрическое соединение датчиков уровня Baumer CleverLevel серии LFFS
Электрическое соединение датчиков уровня Baumer CleverLevel серии LBFH
Электрическое соединение датчиков уровня Baumer CleverLevel серии LBFH
Опции датчиков уровня Baumer CleverLevel
Опции датчиков уровня Baumer CleverLevel
