Термоконтроллер INNOCONT TRT-D-L-230-PT

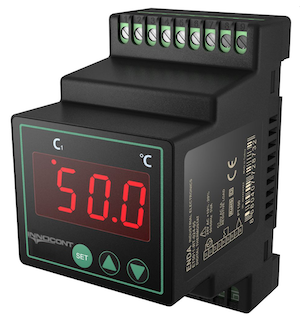

INNOCONT серии TRT-D-L-230-PT – температурный контроллер с дисплеем для монтажа на DIN-рейку

Размер: Ш54xВ94мм

Питание: 220 VAC ± 10%

Работа с датчиком температуры Pt100

Тип регулирования: ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-

Тип выхода – релейный SPDT

Выбор режима нагрева или охлаждения

• Размер 54х94 мм.

• Установка в электрошкаф на DIN-рейку

• Тип регулирования : ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-

• Работа с датчиком температуры Pt100

• Выход реле SPDT

• Выбор режима нагрева или охлаждения

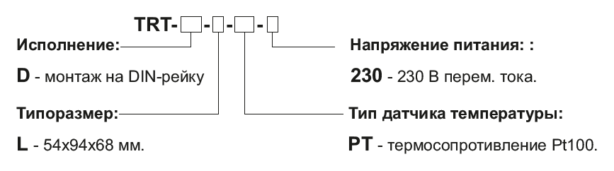

Варианты исполнений температурных контроллеров INNOCONT серии TRT-D-L-230-PT

Температурный контроллер с дисплеем для монтажа на DIN-рейку INNOCONT серии TRT-D-L-230-PT имеет единый артикул. Структура формирования артикула:

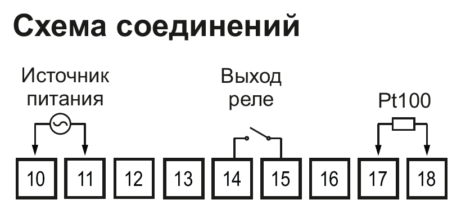

Схема соединений

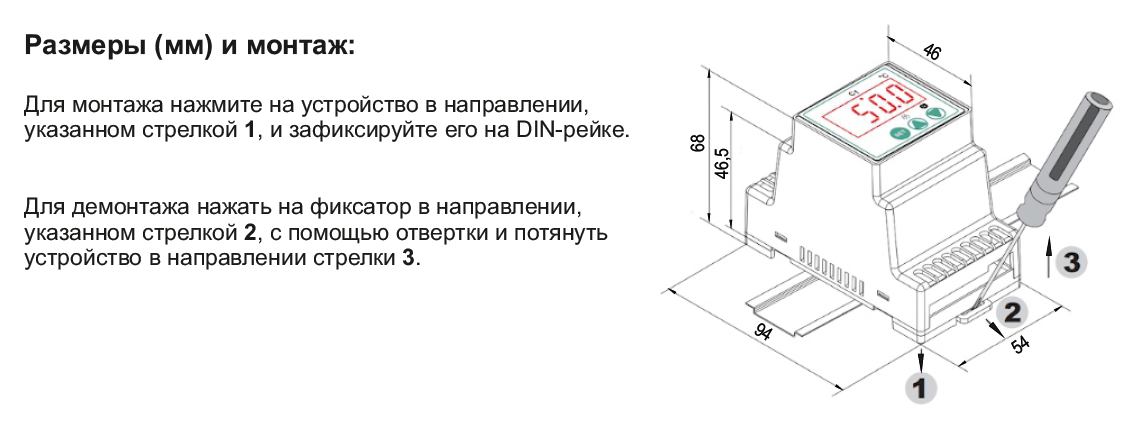

• Температурные контроллеры INNOCONT серии TRT-D-L-230-PT предназначены для установки на DIN-рейку.

• Во время монтажа все провода, присоединенные к устройству должны быть обесточены. Не допускается воздействие на контроллер температуры, влажности и загрязнения, уровень которых не соответствует значениям, указанным в таблице «Условия окружающей среды».

• Линии питания и линии входного сигнала не должны располагаться близко друг к другу для исключения наводок.

• Персонал, производящий эксплуатацию температурного контроллера INNOCONT серии TRT-D-L-230-PT, должен быть хорошо ознакомлен с правилами установки, сборки, ремонта и эксплуатации изделия и иметь соответствующую квалификацию и уровень профессиональной подготовки.

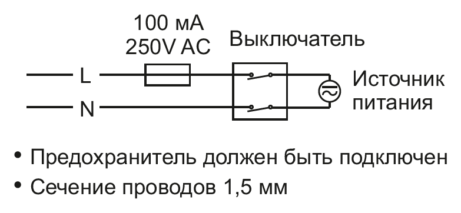

• В соответствии с правилами техники безопасности выключатель питания должен иметь обозначение к принадлежности к соответствующему устройству и быть легко доступным для оператора.

Диапазоны температуры
Тип датчика температуры	Диапазон темп. (°C)	Диапазон темп. (°F)	Точность
Pt100 с десятичным значением	-99.9...300.0	-99.9...543.0	±0,5%(осн. диап.)±1 цифра
Pt100 с целым значением	-200...600.0	-328...1112	±0,5%(осн. диап.)±1 цифра

Условия окружающей среды
Температура окруж. среды	0...50 ºC / -25...70 ºC (хранение)
Макс. относительная влажность	80% при темп. ≤ 31°C
Степень защиты	Лицевая панель: IP54; корпус: IP20

Электрические характеристики
Напряжение питания	220 В перем. тока ± 10%, 50-60 Гц
Потребляемая мощность	Макс. 5 ВА
Подключение	Клеммная колодка, сечение проводов: питание - 2,5 мм²; вых. сигнал -1,5 мм²
Статус управляющего выхода	Светодиод С1 горит, когда на управляющий выход активен
Дисплей	LED красный, 4 цифры, высота 12 мм,7 сегментов

Выходные сигналы
Выход реле	NO+NC,250 В перем. тока, 8 А (для резистивной нагрузки)
Ресурс выхода	250 В перем. тока, 8 А (для резистивной нагрузки) 300.000 циклов срабатываний

Управление
Тип управления	ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирования
Период измерения	100 мс
Пропорциональный диапазон	Настраиваемый 0...100%. Если равен 0,0%, выбран режим ВКЛ/ВЫКЛ
Цикл регулирования	0...250 сек
Гистерезис	1...50°C

Корпус
Тип корпуса	Подходит для скрытого монтажа на панели в соответствии с DIN 43 700
Размеры	54х94х68 мм.
Масса	Прибл. 190 г.
Материал	Негорючий пластик (самозатухающий)
