Регулятор температуры Autonics TMH

Продукция > Температурные датчики и контроллеры
Регуляторы температуры Autonics серии TMH
Autonics

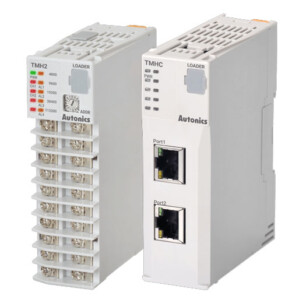

Регулятор температуры TMH Autonics
Температурные контроллеры серии TMH — многоканальные устройства. Они способны управлять независимо 2 или 4 каналами. Отличаются малым периодом (50мс) и высокой точностью (± 0.3%) измерения. Имеют функцию одновременного управления нагревом и охлаждением. Это устройства модульного типа. Несколько устройств-модулей можно объединять в многоканальную систему. Причем не требуются дополнительные источники питания, и обеспечивается связь модулей между собой. Из модулей управления можно собрать систему, объединяющую до 32 устройств, для управления 128 каналами. К одному модулю связи можно присоединить до 32 модулей других типов (16 модулей управления и 16 дополнительных модулей). До 16 модулей связи можно подключить к внешнему устройству и, таким образом, получить систему для управления 1024 каналами. Модульность позволяет гибко наращивать функциональность системы под имеющиеся требования, используя для этого дополнительные модули различных типов: модули с аналоговыми входами и выходами, модули с цифровыми входами и с выходами сигнализации, модули с входами трансформатора тока и модули связи. Настраивать параметры и следить за состоянием контроллера можно при помощи персонального компьютера по интерфейсам USB или RS485.

Основные характеристики
Общие:
Простое техническое обслуживание: корпус отсоединяется от основания.
Разъемы расширения - для объединения в систему до 32 модулей: не требуются дополнительные источники питания, и обеспечивается связь модулей между собой.
Настройка параметров с помощью ПК (интерфейс USB или RS485): в комплект входит DAQMaster - комплексное программное обеспечение для управления устройствами.
Преобразователь интерфейса заказывается отдельно: SCM-US (USB – последовательный интерфейс), SCM-38I (RS-232C - RS485), SCM-US48I (USB - RS485), SCM-WF48 (Wi-Fi/USB - RS485), EXT-US (кабель для преобразователя).

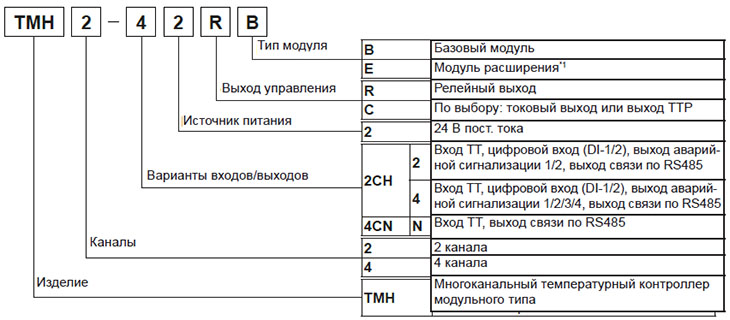

Температурные контроллеры многоканальные с дополнительными функциями (серия ТMH)
Температурные контроллеры многоканальные с дополнительными функциями (серия ТMH)
Технические характеристики температурных контроллеров
Серия
TMH2
TMH4
Внешний вид


Каналы
2 канала
2 канала
Источник питания
24 В пост. тока
Допустимый диапазон напряжения
90–110% номинального напряжения
Потребляемая мощность
Макс. 5 Вт (при максимальной нагрузке)
Способ отображения данных
Без индикации. Настройка параметров и контроль осуществ. посредством внеш. устр. (ПК или ПЛК).
Тип входа
Термопара
K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
Терморезистор RTD
DPt100Ω, JPt100Ω, DPt50Ω, Cu100Ω, Cu50Ω, Nikel 120Ω 3-проводные (допустимое сопротивление линии не более 5 Ом)
Аналоговый
• Напряжение: 0-100 мВ пост. тока, 0-5 В пост. тока, 1-5 В пост. тока, 0-10 В пост. тока • Ток: 0-20 мА, 4-20 мА
Точность измерения
Термопара
При комнатной температуре (23°C ±5°C): (PV ±0,3% или ±1°C; выбирается большее значение) ±1 ед. мл
Терморезистор RTD
• За пределами диапазона комнатной температуры: (PV ±0,5% или ±2°C; выбирается большее значение) ±1 ед. мл. разряда
Аналоговый
• При комнатной температуре (23°C ±5°C): ±0,3% от полной шкалы ±1 ед. мл. разряда • За пределами диапазона комнатной температуры: ±0,5% от полной шкалы ±1 ед. мл. разряда
Дополнительный вход
Вход ТТ
0,0-50,0 А (диапазон измерения тока первичной обмотки) * Коэффициент трансформации ТТ = 1/1000 Точность измерения: ±5% от полной шкалы ±1 ед. мл. разряда
Цифровой вход
• Контактный вход:
ВКЛ. - макс. 1 кОм, ВЫКЛ. - мин. 100 кОм
• Полупроводниковый вход:
ВКЛ. - макс. остаточное напряжение 0,9 В, ВЫКЛ - макс. ток утечки 0,5 мА
• Ток утечки: прибл. 0,3 мА на каждый вход
Тип регулирования
Нагрев., охлажден.
Ключевой режим (ВКЛ/ВЫКЛ), режимы управления P, PI, PD, PID
Нагрев. и охлажден
Выход управления
Реле
250 В перем. тока 3 A 1a
TTP
Макс. 12 В пост. тока ± 3 В, 20 мА
Ток
По выбору: 4-20 мА или 0-20 мА пост. тока (при сопротивлении нагрузки не более 500 Ом)
Дополнительный выход
Аварийная сигнализация
250 В перем. тока 3 A 1a
Связь
Ведущее устройство
Выход связи по RS485 (Modbus RTU)
Загрузчик ПК
Последовательный (уровень TTL), полудуплекс
Гистерезис
Терморезистор/термопары: от 1 до 100°C/°F (от 0,1 до 100,0°C/°F), аналоговый сигнал: от 1 до 100, цифровое отображение
Диапазон пропорц. регулир. (П)
Терморезистор/термопары: от 1 до 999°C/°F (от 0,1 до 999,9°C/°F), аналоговый сигнал: от 0,1 до 999,9, цифровое отображение
Интегральная составляющая (И)
0–9999 c
Дифференц. составляющая (Д)
0–9999 c
Время регулирования (Т)
Релейный выход: от 0,1 до 120,0 с, выход ТТР: от 1,0 до 120,0 с
Ручной сброс значения
от 0 до 100% (от 0,0 до 100,0%)
Период измерения
50 мс (синхронное измерение по 2 каналам)
Диэлектрическая прочность
1000 В~, 50/60 Гц в течение 1 минуты (между входными клеммами и клеммами цепи питания)
Виброустойчивость
Амплитуда 0,75 мм при частоте от 5 до 55 Гц (в течение 1 минуты) для каждой из осей X, Y, Z в течение 2 часов
Ресурс реле
Механический
более 1 000 000 срабатываний
Электрический
более 100 000 срабатываний (активная нагрузка 250 В~, 3 А)
Сопротивление изоляции
100 МОм (при измерении мегомметром с напряжением 500 В=)
Помехоустойчивость
Помехи в виде меандра ± 0,5 кВ (ширина импульса: 1 мкс), создаваемые с помощью имитатора помех
Условия хранения и эксплуатации
Температура окружающей среды
От -10 до 50°C, при хранении: от -20 до 60°C
Отн.Влажность окр.среды
От 35 до 85% отн. вл., при хранении: от 35 до 85%RH
Степень защиты
IP20 (стандарт МЭК)
Комплектующие
Разъем расширения: 1, соединитель для фиксации модуля: 2
Вес
Базовый модуль
Прибл. 250,8 г (прибл. 177,7 г)
Прибл. 250,4 г (прибл. 177,3 г)
Модуль расширения
Прибл. 245,7 г (прибл. 172,6 г)
Прибл. 245,1 г (прибл. 172,2 г)
При подключении 1 или более модулей расширения точность измерений может измениться примерно на 1 °C, независимо от количества
подключенных модулей расширения.
При комнатной температуре (23°C ±5°C)
• Термопары типа K, J, N, E ниже -100°C , L, U, PLII и терморезисторы RTD Cu 50 Ом, DPt 50 Ом
(PV ±0,3% или ±2°C; выбирается большее значение) ±1 ед. мл. разряда
• Термопары типа C, G и R, S, ниже 200°C: (PV ±0,3% или ±3°C; выбирается большее значение) ±1 ед. мл. разряда
• Термопары типа B ниже 400°C: стандарты погрешности не предусмотрены.
За пределами диапазона комнатной температуры
• Терморезисторы Cu50 Ом, DPt50 Ом: (PV ±0,5% или ±3°C; выбирается большее значение) ±1 ед. мл. разряда
• Термопары типов R, S, B, C, G: (PV ±0,5% или ±5°C; выбирается большее значение) ±1 ед. мл. разряда
• Другие ниже -100°C: в пределах ±5°C
Вес указан с учетом веса упаковки. В скобках указан вес изделия без упаковки.
Климатические характеристики указываются для условий без замерзания и конденсации.
Схемы соединений контроллеров TMH

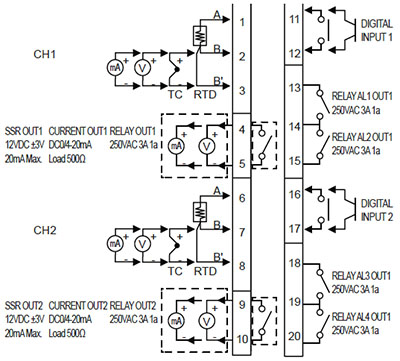

TMH2

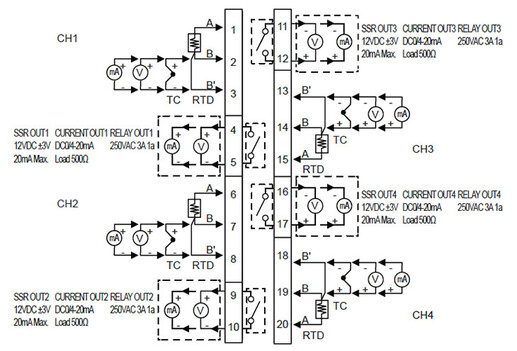

TMH4
