Регулятор температуры Autonics TB42

Продукция > Температурные датчики и контроллеры
Регуляторы температуры Autonics серии TB42
Autonics

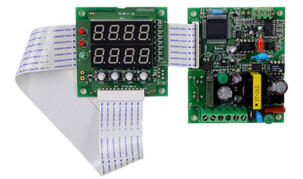

Регулятор температуры TB42 Autonics
Температурные контроллеры с печатной платой серии TB42 обеспечивают экономичное управление температурой и высокую гибкость установки. Эти устройства просто установить на панели, используя монтажные отверстия. Эти контроллеры оснащены двухскоростным контуром ПИД-управления температурой, обеспечивающим либо высокоскоростное, либо высокоточное управление температурой, а также функцией таймера.
Основные характеристики
Высокоэффективный контроль температуры при низкой стоимости
Гибкая установка в различных приложениях
Двухскоростной ПИД-регулятор
Функция работы таймера

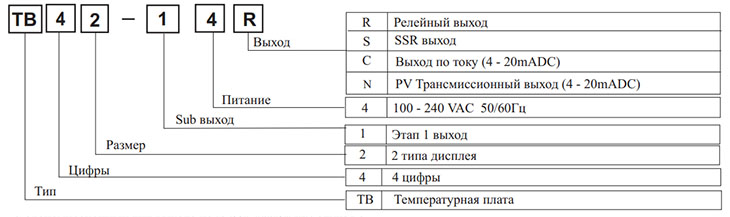

Температурные контроллеры с печатной платой (серия TB42)
Температурные контроллеры с печатной платой (серия TB42)
Технические характеристики температурных контроллеров
Серия
TB42-14R
ТВ42-14S
ТВ42-14С
TB42-14N
Внешний вид

Напряжение питания
2 канала (каждый канал изолирован, диэлектрическая прочность 1000 В перем. тока)
Потребляемая мощность
Не более 5 ВА
Способ индикации
7-сегментный светодиодный (текущее значение (PV) - зеленый, уставка (SV) - красный)
Размер знака (Ш х В)
8 х 10 мм
Тип входа
Термосопротивление
DPt100 Ом, JPt100 Ом, 3 провода (допустимое линейное сопротивление макс. 5 Ом)
Термопара
К(СА), J(IC) (допустимое внешнее сопротивление не более 100 Ом)
Выход управления
Релейный
250 В~, ЗА, 1а

ТТР
12 В= ±3 В, не более 30 мА
Токовый
4 -2 0 мА=
(нафузка не более 600 Ом)
Выход текущ.значения
4 20 мА=
(нафузка не более 600 Ом)
Доп. выход
• Аварийный выход 1: релейный (250 В~, 0,5 А, 1а).
• Аварийный выход 2: индикация нормального состояния с помощью СИД
Тип регулирования
ВКЛ. / ВЫКЛ., П-, ПИ-, ПД-, ПИДФ- (быстрая настройка), ПИДС- (медленная настройка)
Способ настройки
Кнопки лицевой панели
Точность показаний
п. ш. ±0,3 % или ±3 “С, выбрать большее значение
Гистерезис
1 ...100 °С (0,1 ...100,0 °С), измен, (дискретное регулирование)
Диапазон пропорц. регулир. (П)
0,0-100,0 %
Интегральная составляющая (И)
0-3600 с
Дифференц. составляющая (Д)
0-3600 с
Время регулирования (Т)
1-120 с
Период измерения
0,5 с
Диэлектрическая прочность
2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Виброустойчивость
Амплитуда 0,75 мм при частоте 10-55 Гц (в течение 1 мин) по каедой из осей X, Y, Z в течение 2 часов
Ресурс реле
Главный выход
Механический: не менее 10 000 000 циклов. Электрический: не менее 100 000 циклов
(резистивная нафузка 250 В~, 3 А)
Дополнительный выход
Механический: не менее 20 000 000 циклов. Электрический: не менее 200 000 циклов
(резистивная нафузка 250 В~, 0,5 А)
Сопротивление изоляции
Не менее 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость
Шум прямоугольной формы ±2 кВ (ширина импульса 1 мкс) от имитатора шума
Условия хранения и эксплуатации
Температура окружающей среды
-10...+50 °С; хранение: -20...+60 “С
Влажность
35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности
Масса
Приблиз. 113,5 г
Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
