Регулятор температуры Autonics TK4

Продукция > Температурные датчики и контроллеры
Регуляторы температуры Autonics серии TK4
Autonics

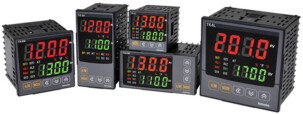

Регулятор температуры TCN Autonics
Высокопроизводительные ПИД-регуляторы серии TK обеспечивают высокоскоростной цикл дискретизации 50мс с точностью ± 0.3%. Контроллеры обеспечивают высокоточный температурный контроль с такими функциями, как одновременное управление нагревом и охлаждением, а также опции автоматического / ручного управления. Универсальные контроллеры температуры доступны в различных размерах и в вариантах ввода / вывода для стабильного и точного регулирования температуры любого требуемого применения.
Основные характеристики
Новая линейка Тип низкого напряжения переменного / постоянного тока (кроме моделей TK4N)
Высокая частота измерений (50мс) и точность индикации ±03%
Светодиодный индикатор высокой яркости с большими символами PV и SV
Возможность одновременного исполнения функций управления нагревом и охлаждением
Функция автоматического/ручного управления
Функция переключения между токовым выходом и выходом с твердотельным реле (ТТР)
Функции управления на базе выходного драйвера ТТР (функция SSRP): Ключевой режим управления (вкл/выкл), фазовое управление, циклическое управление
Доступны модели с коммуникационным выходом: RS485 (Modbus RTU)
Настройка параметров посредством ПК (интерфейс RS485)
В комплект входит программный пакет DAQMaster (комплексное программное обеспечение для управления устройством)
Коммуникационный преобразователь заказывается отдельно: SCM-US (преобразователь «USB – последовательный интерфейс»), SCM-38I (преобразователь «RS-232C - RS485»), SCM-US48I (преобразователь «USB - RS485»)
Удобная среда настройки параметров
Маска параметров: скрыть ненужные или редко используемые параметры
Группа пользовательских параметров: группа часто используемых параметров для легкого доступа и конфигурации
Входы разных типов и температурных диапазонов
Функция сигнализации при отключении нагревателя (вход CТ)
Трансформатор тока (ТТ) заказывается отдельно: CSTC-E80LN, CSTC-E200LN
Функция предварительной установки заданных значений (SV) (до 4 значений) с помощью цифровых входов
Доступны в различных размерах: (48×24, 48×48, 72×72, 96×48, 48×96, 96×96 мм)
Защитная крышка клеммного блока - доступна при условии отдельного заказа: R◻A-КРЫШКА (кроме моделей TK4N, TK4SP)

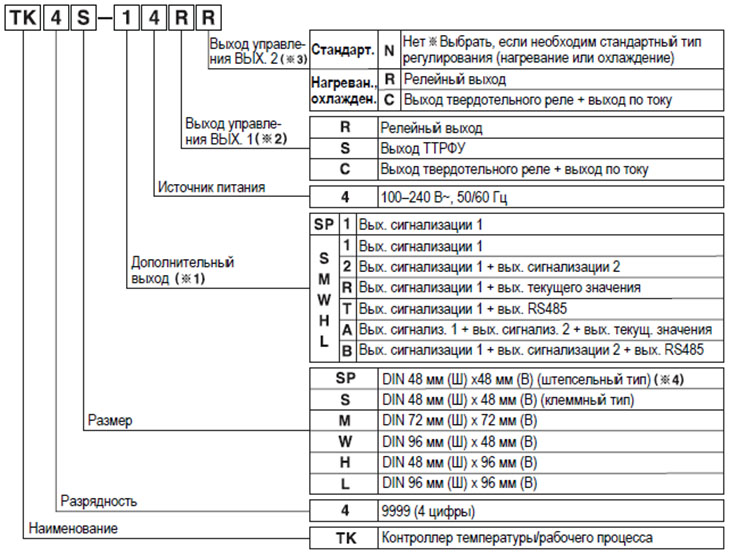

Температурные контроллеры с ПИД-регулированием высокой точности (серия TK)
Температурные контроллеры с ПИД-регулированием высокой точности (серия TK)
В случае серии SP возможности выбора дополнительного выхода управления и функциональность цифрового
входа будут ограничены числом выводов.
Литера «S» означает поддержку выхода по напряжению ТТРФУ (стандартное, фазовое, циклическое управле-
ние по выбору). Литера «C» означает поддержку моделью токового выхода и выхода ТТР (стандартный).
Следует выбрать тип «R» или «C», если необходимо регулирование нагревом и охлаждением. Следует
выбрать тип «N», если необходим стандартный тип регулирования.
11-контактный разъем (PG-11, PS-11): заказывается отдельно.
Технические характеристики температурных контроллеров
Серия
TK4S
TK4SP
TK4M
TK4W
TK4H
TK4L
Внешний вид




Источник питания
100–240 В~, 50/60 Гц
Допустим. диапазон напряж.
90–110% номинального напряжения
Потребляемая мощность
Макс. 8 ВА
Тип дисплея
7-сегментный дисплей (красный) Светодиоды: красный, зеленый, желтый.
Размер знака
Текущ. знач. (Ш×В)
7,0×14,0 (мм)
9,5×20,0 (мм)
8,5×17,0 (мм)
7,0×14,6 (мм)
11,0×22,0 (мм)
Уставка (Ш×В)
5,0×10,0 (мм)
7,5×15,0 (мм)
6,0×12,0 (мм)
6,0×12,0 (мм)
7,0×14,0 (мм)
Тип входа
Термосопротивл.
JPT 100 Ом, DPT 100 Ом, DΡΤ 50 Ом, CU 100 Ом, CU 50 Ом, Nikel 120 Ом (6 типов)
Термопара
K, J, E, T, L, N, U, R, S, В, C, G, PLII (13 типов)
Аналоговый
По напряжению: 0–100 мВ, 0–5 В, 1–5 В, 0–10 В (4 типа)/по току: 0–20 мА, 4–20 мА (2 типа)

Точность индикации
Термосопротивл.
При комнатной температ. (23°C ±5°C): (текущее знач. ±0,3% или ±1°C, выбрать большее знач.) ±1 знак. Вне диапазона комнатных температур: (текущее знач. 0,5% или ±2°C, выбрать большее знач.) ±1 знак. В случае серии TK4SP добавляется ±1°C.
Термопара
Аналоговый
При комнатной температуре (23°C ±5°C): текущее значение ±0,3% п.ш. ±1 знак. Вне диапазона комнатных температур: текущее значение 0,5°C% п.ш. ±1 знак.
Вход трансформатора тока
±5% п.ш. ±1 знак
Выход управления
Релейный
250В~, 3 А, 1a
ТТР
11 В=, ±2 В, макс. 20 мА
Токовый
4–20 мА= или 0–20 мА= (макс. нагрузка: 500 Ом)
Вых. сигнализации
Релейный
Вых. сигнализ. 1, релейн. вых. сигнализ. 2: 250 В~, 3 А, 1а (в моделях TK4SP предусмотрен только вых. сигнализ.1)
Дополнительный выход
Вых. передачи
4–20 мА= (макс. нагрузка 500 Ом; точность ±0,3% п.ш.)
Связь
Выход RS485 (Modbus RTU)
Дополнительный вход
Трансформ. тока
0,0–50,0 А (диапазон измерений тока главного нагревателя). Входной/выходной ток: 1000:1 (кроме TK4SP)
Цифровой вход
• Контактный вход: вкл. — макс. 2 кОм; выкл. — мин. 90 кОм
• Бесконтактный вход: вкл. — остаточное напряжение макс. 1,0 В; выкл. — остаточное напряжение макс. 0,1 мА
TK4S/M — 1 заземление (из-за ограниченного числа выводов), TK4H/W/L — 2 заземления (кроме TK4SP).
Тип регулирования
Нагрев., охлажд.
ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирование
Нагрев. и охлажд.
Гистерезис
Термопара/термосопротивление: 1–100˚C/˚F (0,1–100,0˚C/˚F); • аналоговый: 1–100 (цифра)
Диапазон пропорцион. регулиров. (П)
0,1–999,9˚C (0,1–999,9%)
Интегральная составл. (И)
0–9999 c
Дифференциал. составл. (Д)
0–9999 c
Время регулирования (Т)
0,1–120,0 (только для релейного или твердотельного релейного выхода)
Ручной сброс значения
0,0–100,0%
Период измерения
50 мс
Диэлектрическая прочность
2000 В~, 50/60 Гц в течение 1 мин. (между входной клеммой и клеммой питания)
Виброустойчивость
Амплитуда 0,75 мм при частоте 5–55 Гц (в течение 1 мин.) по каждой из осей X, Y, Z в течение 2 часов
Срок службы реле
Механич. поврежд
ВЫХ. 1/2: более 5 000 000 раз; вых. сигнализации 1/2: более 20 000 000 раз (TK4H/W/L: более 5 000 000 раз)
Электрич. поврежд
Вых. 1/2: более 200 000 раз; вых сигнализации 1/2: более 100 000 раз (TK4H/W/L: более 200 000 раз)
Сопротивление изоляции
Мин. 100 МОм (при 500 В= по меггометру)
Помехоустойчивость
Шум прямоугольной формы (ширина импульса — 1 мкс) от имитатора шума, ±2 кВ фазы R и S.
Хранение данных в памяти
Прибл. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Температ. окружающей среды
-10...+50°C (без замораживания)
Температура хранения
-20...+60°C (без замораживания)
Влажность
35–85% относительной влажности (без конденсации)
Степень защиты
IP65. TK4SP: IP50
Масса
Прибл. 105 г
Прибл. 85 г
Прибл. 140 г
Прибл. 141 г
Прибл. 141 г
Прибл. 198 г
При комнатной температуре (23 ±5 °С):
При комнатной температуре (23°C ±5°C)
Тип TC K, J, Τ, N, E при температуре ниже -100°C; тип TC L, U, PLII: (текущ. знач. ±0,3% или ±2°C, выберите большее знач.) ±1 знак
Тип TC C, G/тип TC R, S, ниже 200°C: (текущее значение ±0,3% или ±3°C, выберите большее значение) ±1 знак
Тип TC B, ниже 400°C: стандарт точности отсутствует
Вне диапазона комнатных температур
TC R, S, B, C, G: (текущее значение ±0,5% или ±5°C, выбрать большее значение) ±1 знак
Другое: ниже -100°C ±5°C
В случае серии TK4SP добавляется ±1˚C

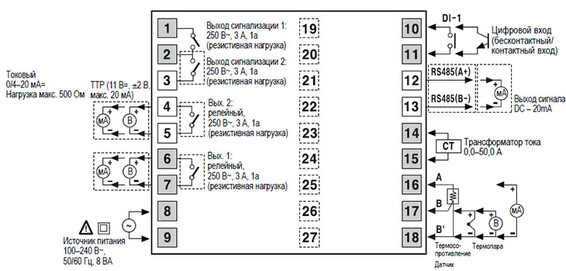

Схемы соединений контроллеров TK4

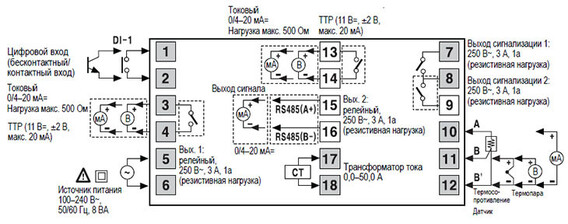

TK4S

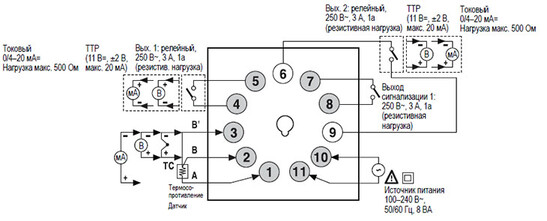

TK4SP

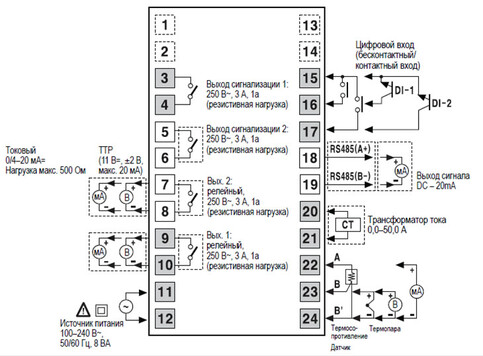

TK4Н, TK4W, TK4L

TK4М
