Трибоэлектрические датчики пыли INNOLEVEL серии FS710E

Продукция > Датчики пыли
Трибоэлектрические датчики пыли INNOLEVEL Серия FS710E
Датчик INNOLEVEL
Трибоэлектрические датчики пыли INNOLEVEL Серия FS710E
Датчик пыли предназначен для использования в зоне очищенного воздуха для контроля уровня запыленности на выходе из фильтра. Помимо этого, с его помощью с высокой степенью достоверности обнаруживаются дефекты фильтра, трещины, поломка или его некорректная сборка.
Принцип работы
Принцип действия основан на трибоэлектрическом эффекте: частицы пыли, находящиеся в контролируемом пространстве (трубопроводе, коллекторе), постоянно сталкиваясь друг с другом и со стенками трубы, обретают заряд. Сигнализатор обнаруживает эти частицы за счет переносимого ими электрического заряда. Это происходит, когда частицы пролетают рядом с зондом или же касаются его. Оставшиеся частицы, такие как налет, не оказывают влияния на измерение. Данный прибор нельзя применять для материалов, образующих в результате налипания электропроводящий слой между зондом сигнализатора и внутренней стенкой трубопровода.
Преимущества
Автоматическая калибровка
Трехпороговая система контроля уровня запыленности
Два реле
Индикация состояния светодиодом
Компактное исполнение
Класс защиты IP65
Простой монтаж и настройка
Целевое использование
Датчик пыли INNOLEVEL серии FS710E, работа которого основана на трибоэлектрическом эффекте, используется как датчик контроля отказа фильтра из-за его разрыва или неправильной сборки. Датчик имеет два выходных сигнала, представляющих собой твердотельные реле, поэтому значения эксплуатационных параметров тока и напряжения не могут быть превышены.

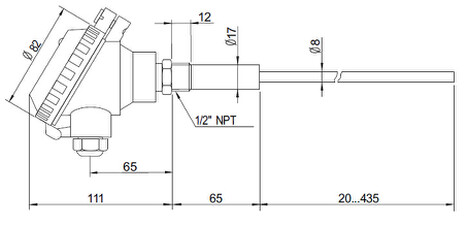

Размеры датчиков пыли INNOLEVEL серии FS710E (мм):

Технические характеристики датчиков пыли INNOLEVEL серии FS710E:
Корпус: Алюминий, порошковое покрытие
Класс защиты корпуса: IP 65
Материал измерительного зонда: Нержавеющая сталь V4A (1.4571)
Материал изолятора: Полифениленсульфид (PPS)
Резьба: NPT1/2“
Момент затяжки: 40Нм
Температура хранения: -20°C...+70°C
Температура окружающей среды: -20°C...+70°C
Температура процесса: -20°C...+150°C
Макс. давление: 2 Бар
Общий вес прибл.: 0,7 кг. (для стандартной версии L=250 мм)
Электрические характеристики датчиков пыли INNOLEVEL серии FS710E:
Напряжение питания: 24 В пост. тока (18 В…26 В пост. тока)
Ток потребления: макс. 50мА
Мощность: < 2 Вт
Гистерезис: фиксированный
Длительность фильтрования: фиксированная
Выходной сигнал: 2 реле, сухой контакт
Коммутационное напряжение: 60 В перем.ток / пост.ток
Ток коммутации: макс. 100 мА
Коммутационная способность: 6 Вт
Кабель: встроенный, 2 метра
