Индуктивные датчики INNOCONT серии SL/SLI

Продукция > Индуктивные датчики

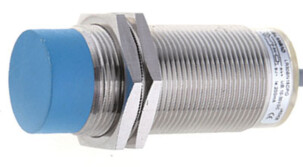

Индуктивные датчики INNOCONT серии SL/SLI
INNOCONT
Индуктивные датчики INNOCONT серии SL/SLI
Индуктивный датчик положения INNOCONT - это бесконтактный датчик, служащий для контроля наличия и положения металлических объектов зоне действия датчиков, различных механизмах, в различных отраслях промышленности.
Настройка:
1. Настройте установочное расстояние таким образом, чтобы оно было равно 80 % Sn.
2. Используйте установочное расстояние 50% Sn, когда датчик применяется для измерения частоты или в режимах с частыми срабатываниями.
Монтаж:

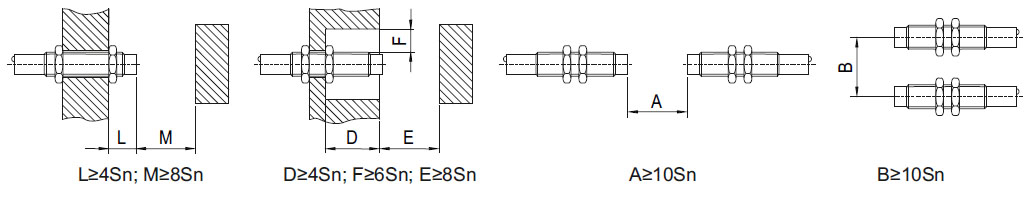

Для не экранированных индуктивных датчиков для исключения ложных срабатываний необходимо обеспечить расстояние от чувствительной части до металлических поверхностей в соответствии со схемами, указанными ниже (Sn – расстояние до детектируемого объекта):

Датчики индуктивные (неэкранированные)
Артикул
Описание
SL-8N2С
Индуктивный датчик, M8х1, L=49 мм, неэкранированный, зона срабатывания 2 мм, -25 +60 С, 12…24 VDC, IP65, выход: NPN NO, макс. ток 200 мА, кабель 2 м
SL-8P2C
Индуктивный датчик, M8х1, L=49 мм, неэкранированный, зона срабатывания 2 мм, -25 +60 С, 12…24 VDC, IP65, выход: PNP NO, макс. ток 200 мА, кабель 2 м
SL-12N4C
Индуктивный датчик, M12х1, L=61 мм, неэкранированный, зона срабатывания 4 мм, -25 +60 С, 12…24 VDC, IP65, выход: NPN NO, макс. ток 200 мА, кабель 2 м
SL-12P4C
Индуктивный датчик, M12х1, L=61 мм, неэкранированный, зона срабатывания 4 мм, -25 +60 С, 12…24 VDC, IP65, выход: PNP NO, макс. ток 200 мА, кабель 2 м
SLI-12N4C
Индуктивный датчик, M12х1, L=61 мм, неэкранированный, зона срабатывания 4 мм, -25 +60 С, 12…24 VDC, IP67, выход: NPN NO, макс. ток 200 мА, разъем M12
SLI-12P4C
Индуктивный датчик, M12х1, L=61 мм, неэкранированный, зона срабатывания 4 мм, -25 +60 С, 12…24 VDC, IP67, выход: PNP NO, макс. ток 200 мА, разъем M12
SL-18N8C
Индуктивный датчик, M18х1, L=73 мм, неэкранированный, зона срабатывания 8 мм, -25 +60 С, 12…24 VDC, IP65, выход: NPN NO, макс. ток 200 мА, кабель 2 м
SL-18P8C
Индуктивный датчик, M18х1, L=73 мм, неэкранированный, зона срабатывания 8 мм, -25 +60 С, 12…24 VDC, IP65, выход: PNP NO, макс. ток 200 мА, кабель 2 м
SLI-18N8C
Индуктивный датчик, M18х1, L=73 мм, неэкранированный, зона срабатывания 8 мм, -25 +60 С, 12…24 VDC, IP67, выход: NPN NO, макс. ток 200 мА, разъем M12
SLI-18P8C
Индуктивный датчик, M18х1, L=73 мм, неэкранированный, зона срабатывания 8 мм, -25 +60 С, 12…24 VDC, IP67, выход: PNP NO, макс. ток 200 мА, разъем M12
SL-30N15C
Индуктивный датчик, M30х1,5, L=78 мм, неэкранированный, зона срабатывания 15 мм, -25 +60 С, 12…24 VDC, IP65, выход: NPN NO, макс. ток 200 мА, кабель 2 м
SL-30P15C
Индуктивный датчик, M30х1,5, L=78 мм, неэкранированный, зона срабатывания 15 мм, -25 +60 С, 12…24 VDC, IP65, выход: PNP NO, макс. ток 200 мА, кабель 2 м
SLI-30N15C
Индуктивный датчик, M30х1,5, L=78 мм, неэкранированный, зона срабатывания 15 мм, -25 +60 С, 12…24 VDC, IP67, выход: NPN NO, макс. ток 200 мА, разъем M12
SLI-30P15C
Индуктивный датчик, M30х1,5, L=78 мм, неэкранированный, зона срабатывания 15 мм, -25 +60 С, 12…24 VDC, IP67, выход: PNP NO, макс. ток 200 мА, разъем M12
Датчики индуктивные (экранированные)
Артикул
Описание
SL-8N1С
Индуктивный датчик, M8х1, L=49 мм, экранированный, зона срабатывания 1 мм, -25 +60 С, 12…24 VDC, IP65, выход: NPN NO, макс. ток 200 мА, кабель 2 м
SL-8P1C
Индуктивный датчик, M8х1, L=49 мм, экранированный, зона срабатывания 1 мм, -25 +60 С, 12…24 VDC, IP65, выход: PNP NO, макс. ток 200 мА, кабель 2 м
SL-12N2C
Индуктивный датчик, M12х1, L=61 мм, экранированный, зона срабатывания 2 мм, -25 +60 С, 12…24 VDC, IP65, выход: NPN NO, макс. ток 200 мА, кабель 2 м
SL-12P2C
Индуктивный датчик, M12х1, L=61 мм, экранированный, зона срабатывания 2 мм, -25 +60 С, 12…24 VDC, IP65, выход: PNP NO, макс. ток 200 мА, кабель 2 м
SLI-12N2C
Индуктивный датчик, M12х1, L=61 мм, экранированный, зона срабатывания 2 мм, -25 +60 С, 12…24 VDC, IP67, выход: NPN NO, макс. ток 200 мА, разъем M12
SLI-12P2C
Индуктивный датчик, M12х1, L=61 мм, экранированный, зона срабатывания 2 мм, -25 +60 С, 12…24 VDC, IP67, выход: PNP NO, макс. ток 200 мА, разъем M12
SL-18N5C
Индуктивный датчик, M18х1, L=73 мм, экранированный, зона срабатывания 5 мм, -25 +60 С, 12…24 VDC, IP65, выход: NPN NO, макс. ток 200 мА, кабель 2 м
SL-18P5C
Индуктивный датчик, M18х1, L=73 мм, экранированный, зона срабатывания 5 мм, -25 +60 С, 12…24 VDC, IP65, выход: PNP NO, макс. ток 200 мА, кабель 2 м
SLI-18N5C
Индуктивный датчик, M18х1, L=73 мм, экранированный, зона срабатывания 5 мм, -25 +60 С, 12…24 VDC, IP67, выход: NPN NO, макс. ток 200 мА, разъем M12
SLI-18P5C
Индуктивный датчик, M18х1, L=73 мм, экранированный, зона срабатывания 5 мм, -25 +60 С, 12…24 VDC, IP67, выход: PNP NO, макс. ток 200 мА, разъем M12
SL-30N10C
Индуктивный датчик, M30х1,5, L=78 мм, экранированный, зона срабатывания 10 мм, -25 +60 С, 12…24 VDC, IP65, выход: NPN NO, макс. ток 200 мА, кабель 2 м
SL-30P10C
Индуктивный датчик, M30х1,5, L=78 мм, экранированный, зона срабатывания 10 мм, -25 +60 С, 12…24 VDC, IP65, выход: PNP NO, макс. ток 200 мА, кабель 2 м
SLI-30N10C
Индуктивный датчик, M30х1,5, L=78 мм, экранированный, зона срабатывания 10 мм, -25 +60 С, 12…24 VDC, IP67, выход: NPN NO, макс. ток 200 мА, разъем M12
SLI-30P10C
Индуктивный датчик, M30х1,5, L=78 мм, экранированный, зона срабатывания 10 мм, -25 +60 С, 12…24 VDC, IP67, выход: PNP NO, макс. ток 200 мА, разъем M12
Технические характеристики датчиков серии SL/SLI
Процессное присоединение: M8x1, M12x1, M18x1 или M30x1,5
Зона срабатывания: 1 мм, 2 мм, 4 мм, 5 мм, 8 мм, 10 мм или 15 мм
Рабочая температура: -25 ºС...+60 ºС
Степень защиты: IP 65 для версии с кабелем 2 метра, IP 67 для версии с разъемом M12x1
Напряжение питания: 12...24 В пост. тока
Выходной сигнал: PNP NO или PNP NC или NPN NO или NPN NC
Выходной ток: макс. 200 мА
Электросоединение: кабель 2 метра или разъем M12
Размеры датчиков INNOCONT серии SL/SLI (мм):

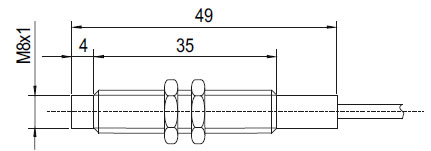

Исполнение M8x1

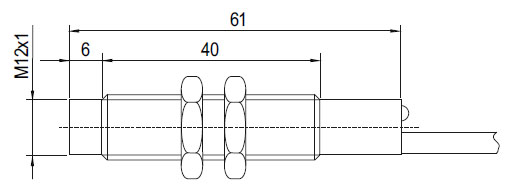

Исполнение M12x1

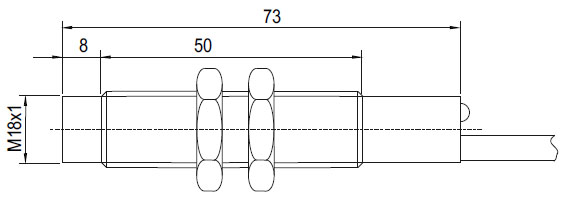

Исполнение M18x1

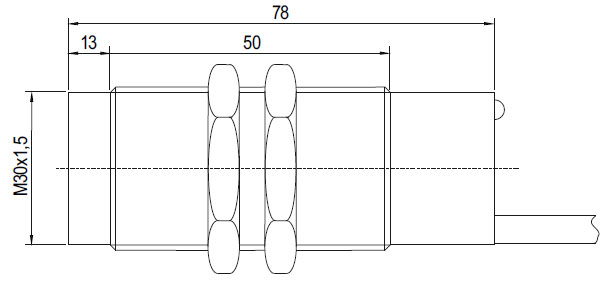

Исполнение M30x1,5

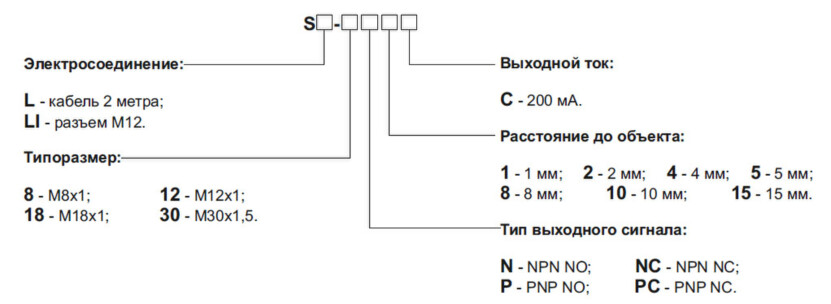

Кодообразование индуктивного датчика INNOCONT
Кодообразование индуктивного датчика INNOCONT
Электрическое соединение датчиков INNOCONT

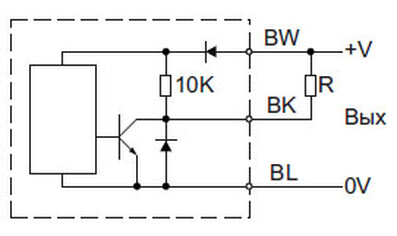

NPN:

PNP:
