Регулятор температуры Autonics TC4

Продукция > Температурные датчики и контроллеры
Регуляторы температуры Autonics серии TC4
Autonics
Регулятор температуры TC4 Autonics
Температурные ПИД-контроллеры с одним дисплеем серии TC отличаются прекрасными техническими характеристиками и экономичностью. Эти контроллеры обладают высоким быстродействием (время измерения 100мс) и точностью отображения данных ±0.5%. Поддерживается как релейный выход, так и выход твердотельного реле (SSR). В устройствах серии TCN просто переключаться между отображением текущих значений (PV) и отображением уставок (SV). Яркий ЖК-дисплей с большими символами обеспечивает простоту и удобство считывания данных.
Основные характеристики
Одинарный цифровой дисплей (переключатель между PV и SV)
Высокая частота измерений (100 мс) и точность индикации ±0,5%
Функция переключения между релейным выходом и выходом с твердотельным реле (ТТР)
Функции управления на базе выходного драйвера ТТР (функция SSRP): Ключевой режим управления (вкл/выкл), фазовое управление, циклическое управление
Компактная конструкция с большим и удобным дисплеем
Благодаря разъемному соединению упрощается подключение и техническое обслуживание (TCN4S-◻-P)

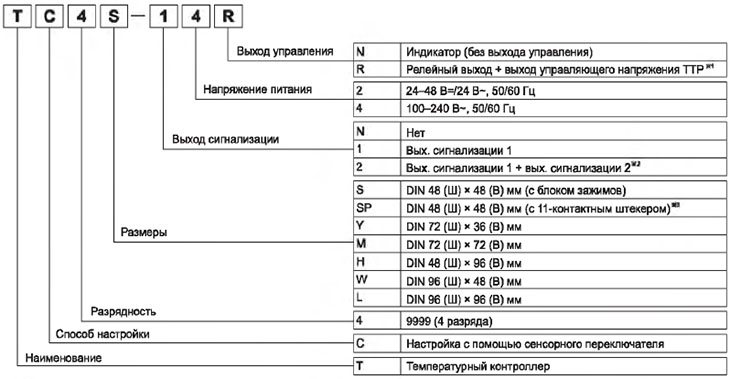

Экономичные температурные контроллеры с одинарным дисплеем и ПИД-регулятором (серия ТС)
Экономичные температурные контроллеры с одинарным дисплеем и ПИД-регулятором (серия ТС)
Для модели с напряжением питания переменного тока можно выбрать выход управляющего напряжения ТТР (стандартное
дискретное регулирование, циклическое регулирование, фазовое регулирование)пряжением питания переменного /
постоянного така не имеет функцию ТТРФУ.
Не предусмотрено для моделей TC4SP, TC4Y.
11-контактный разъем (PG-11, PS-11) заказывается отдельно.
Технические характеристики температурных контроллеров
Серия
TC4S
TC4SP
TC4Y
ТС4М
TC4W
ТС4Н
ТС4L
Внешний вид





Напряжение питания
Переменный ток
100-240 В~, 50/60 Гц
Переменный/Постоянный ток
24 В~, 50/60 Гц; 24-48 В
Допустимый диапазон напряжения
90-110 % номинального напряжения
Потребляемая
мощность
Переменный ток
Не более 5 ВА (100-240 В~, 50/60 Гц)
Переменный / постоянный ток
Не более 5 ВА (24 В~ 50/60 Гц); не более. 3 Вт (24-48 В=)
Тип дисплея
7-сегментный, светодиодный (красный), Тип дисплея другие области (красный, зеленый, желтый)
Тип
входа
Термосопротивление
DPt100Ом, Cu50Ом (допустимое сопротивление линии не более 5 Ом на провод)
Термопара
К(СА), J(IC), L(IC)
Точность показаний
Термосопротивление
• При комнатной температуре (+23 ±5 °С): (текущее значение ±0,5 % или ±1 °С, выбрать большее значение) ±1 единица.
• Вне диапазона комнатных температур: (текущее значение ±0,5 % или ±2 °С, выбрать большее значение) ±1 единица.
• Для приборов серии TC4SP добавляется ±1 °С
Термопара
Серия
TC4S
TC4SP
TC4Y
ТС4М
TC4W
ТС4Н
ТС41
Выход
управления
Релейный
250 В~ ЗА, 1а
ТТР
12 В= ±2 В, не более 20 мА
Дополнительный выход
Вых. сигнализации 1, релейный вых. сигнализации 2: 250 В~, 1 А, 1а (в моделях TC4SP и TC4Y предусмотрен только вых. сигнализации 1)
Тип регулирования
ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирование
Гистерезис
1...100 °C/“F (0,1...50,0 “С /Т ), измен
Диапазон пропорционального регулирования (П)
0,1...999,9 eC/°F
Интегральная составляющая (И)
0-9999 с
Дифференциальная составляющая (Д)
0-9999 с
Время регулирования (Т)
0,5-120,0 с
Ручной сброс значения
0,0-100,0 %
Период измерения
100 мс
Диэлектрическая
прочность
Переменный ток
2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Переменный / постоянный ток
1000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Вибрация
Амплитуда 0,75 мм при частоте 5 -5 5 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле
Механический
Вых.: более 5 000 000 циклов; вых. сигнализ. 1/2: более 5 000 000 циклов
Электрический
Вых.: более 200 000 циклов (резистивная нагрузка 250 В~, 3 А).
Вых. си т а л из. 1/2: более 300 000 циклов (резистивная нагрузка 250 В~, 1 А)
Сопротивление изоляции
Не менее 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость
Шум прямоугольной формы ±2 кВ, фазы R и S (ширина импульса 1 мкс) от имитатора шума
Хранение данных в памяти
Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Условия хранения
Температура среды
-10...+50 °С; хранение: -20...+60 °С
Влажность
35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности
Тип изоляции
Прибор защищен двойной или усиленной изоляцией ([□]: диэлектрическая прочность изоляции для питания перем.
тока составляет 2 кВ, для питания перем./пост. тока - 1 кВ)
Сертификация
С € (кроме моделей с источником питания переменного / постоянного тока)
Масса *2
Приблиз. 141 г
(прибл. 97 г)
Приблиз. 123 г
(прибл. 76 г)
Приблиз. 174 г
(прибл. 85 г)
Приблиз. 204 г
(прибл. 133 г)
Приблиз. 194 г
(прибл. 122 г)
Приблиз. 194 г
(прибл. 122 г)
Приблиз. 254 г
(прибл. 155 г)
Схемы соединений контроллеров TC4
TC4M

TC4S

TC4Y

TC4SP

TC4H/L

TC4W
