Регулятор температуры Autonics TA

Продукция > Температурные датчики и контроллеры
Регуляторы температуры Autonics серии TA
Autonics

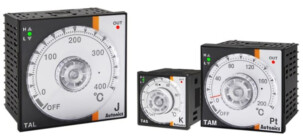

Регулятор температуры TA Autonics
Температурные контроллеры серии TA обеспечивают простое и точное управление температурой с помощью аналоговой круговой шкалы. Эти контроллеры способны автоматически настраивать контур ПИД-управления температурой; они также оснащены внешним переключателем, используемым для включения или выключения контура управления. Светодиодные индикаторы отклонения и выхода управления позволяют просто определять рабочее состояние.
Основные характеристики
Автоматическая настройка ПИД-регулирования температуры
ПИД-регулирование и управление ВКЛ/ВЫКЛ: переключается через внешний переключатель
Индикаторы отклонения (зеленый, красный LED)
Контрольный выходной индикатор (красный LED)
Функция контроля останова с помощью аналоговой шкалы
Функция отображения разъединения датчика
Встроенный микропроцессор

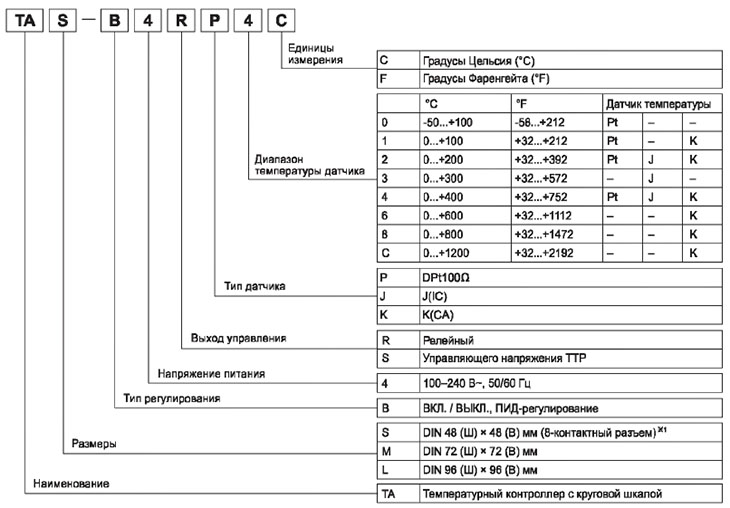

Температурные контроллеры с круговой шкалой и ПИД-регулятором (серия ТА)
Температурные контроллеры с круговой шкалой и ПИД-регулятором (серия ТА)
8-контактный разъем (PG-08, PS-08) заказывается отдельно.
Технические характеристики температурных контроллеров
Серия
TAS
TAM
TAL
Внешний вид



Источник питания
100-240 В~, 50/60 Гц
Допустимый диапазон напряжения
От 90 до 110% от номинального напряжения
Потребляемая мощность
Не более 4 ВА
Размеры
DIN 48 (Ш) х 48 (В) мм
DIN 72 (Ш) * 72 (В) мм
DIN 96 (Ш) * 96 (В) мм
Способ индикации
СИД отклонения (фасный, зеленый), СИД состояния выхода (красный)
Способ настройки
При помощи шкапы
Точность настройки
п. ш. ±2 % (при комнатной температуре 23 ±5 °С
Тип входа
Термосопротивление
DPt100 (допустимое сопротивление линии не более 5 Ом на провод)
Термопара
К(СА), J(IC)
Регулирование
Дискретное регулирование
Гистерезис: +2 °С (неизмен.)
ПИ Д-регулирование
Время регулирования: релейный выход - 20 с; выход управляющего напряжения ТТР - 2 с
Выход управления
Релейный
250 В~, 3 А, 1с
ТТР
12 В= ±2 В, не более 20 мА
Функции
Индикация рассогласования текущего значения, индикация ошибки
Диэлектрическая прочность
2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания)
Вибрация
Амплитуда 0,75 мм при частоте 5 -55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле
Механический
Более 10 000 000 циклов (18 000 циклов/ч)
Электрический
Более 100 000 циклов (900 циклов/ч)
Сопротивление изоляции
Не менее 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость
Шум прямоугольной формы ±2 кВ, фазы R и S (ширина импугьса 1 мкс) от имитатора шума
Срок хранения данных в памяти
Прибл. 10 лет (энергонезависимая полупроводниковая память)
Условия окруж. среды
Температура окру. среды
от -10 до 50°С, при хранении: от -20 до 60°С
Относительная влажность
от 35 до 85 %; при хранении: от 35 до 85%
Масса
Приблиз. 65 г
Приблиз. 378 г
Приблиз. 387 г
Вне диапазона комнатных температур: модель с температурой ниже +100 °С - п. ш. ±4 %; модель с температурой выше
+100 ° С - п. ш. ±3 %.
Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
Схемы соединений контроллеров TK4

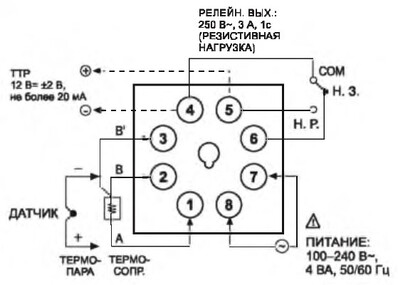

TAS

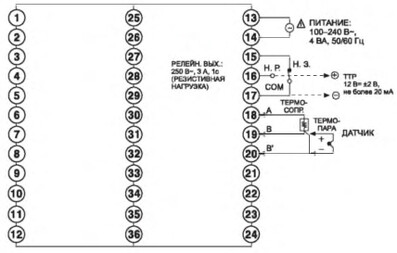

TAL

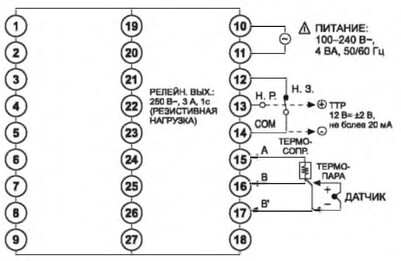

ТАМ
